Каковы общие типы и основные функции морских такелажных скоб?
Обзор морских такелажных кандалов
Морские такелажные скобы широко используются в судостроении, морском машиностроении, портовых операциях и других операциях по подъему и буксировке тяжелых грузов. Они в основном используются для временных или разъемных соединений между стальными тросами, якорными цепями, стропами или другим такелажем. Обычно они состоят из корпуса дужки, штифта и фиксирующего устройства. Соединение и снятие осуществляются путем вращения или вставки штифта. Поскольку судовые операции часто проводятся во влажной среде, с высокой соленостью и высокими нагрузками, скобы морского такелажа должны обладать не только высокой несущей способностью, но также устойчивостью к коррозии и надежной структурной безопасностью. Они играют важную роль в различных сценариях, включая подъем судна, швартовку, буксировку и постановку на якорь.
Распространенные типы морских такелажных кандалов
Скобы для морского такелажа можно разделить на различные типы в зависимости от их конструкции, использования и применения. Распространенные типы включают дуговые скобы, D-образные скобы, скобы болтового типа, скобы с предохранительной защелкой и поворотные скобы. Эти скобы различаются по форме, несущим характеристикам и методам работы в соответствии с различными эксплуатационными требованиями. Например, носовые скобы обеспечивают большую гибкость при соединении нескольких частей такелажа, а скобы D-образной формы больше подходят для операций подъема или тяги с однонаправленными нагрузками.

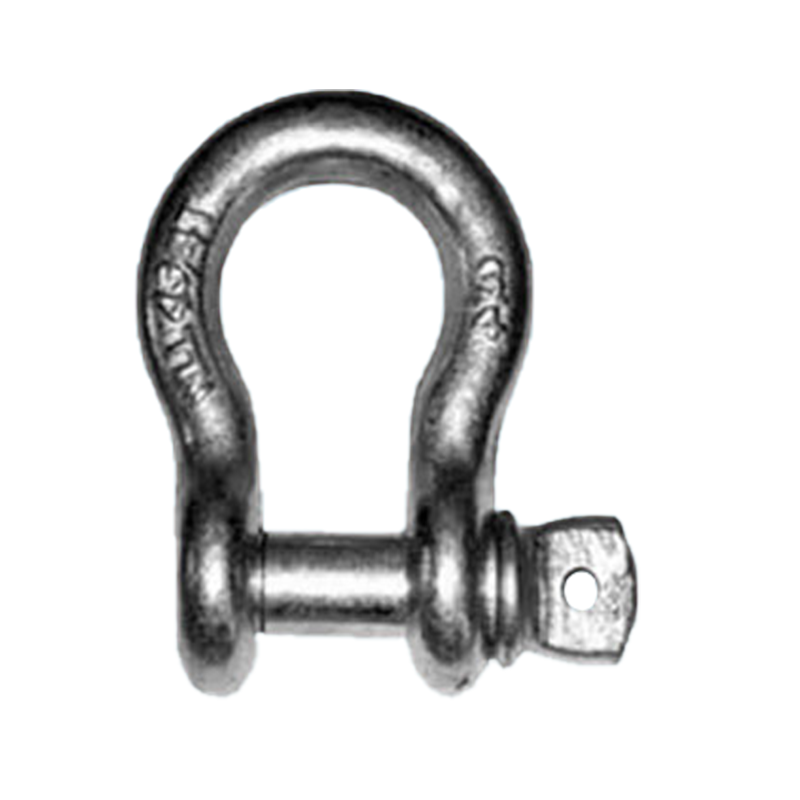

Лук-серьга
Носовая скоба имеет дугообразную или почти дугообразную форму с более широким изгибом, позволяющую соединять несколько частей такелажа или стальных тросов. Поскольку дугообразная конструкция распределяет часть нагрузки при нагрузке, носовые скобы обеспечивают большую устойчивость при разнонаправленных нагрузках и часто используются при погрузке и разгрузке судов или при швартовке, где необходимо временно соединить несколько строп. Штифт можно закрепить либо с помощью резьбового замка, либо защелки, что облегчает быструю сборку и разборку в различных условиях.

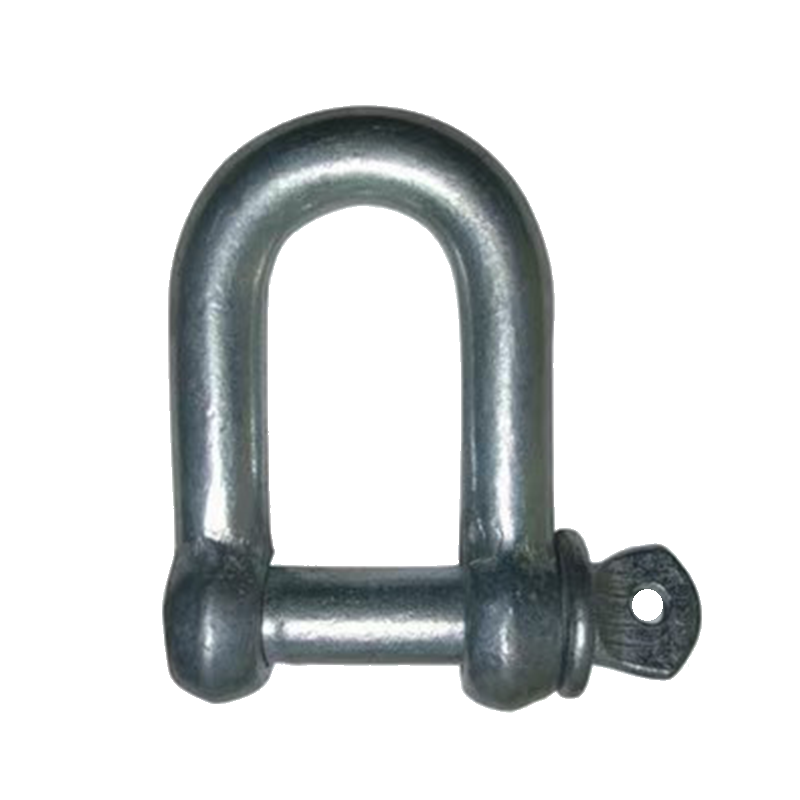

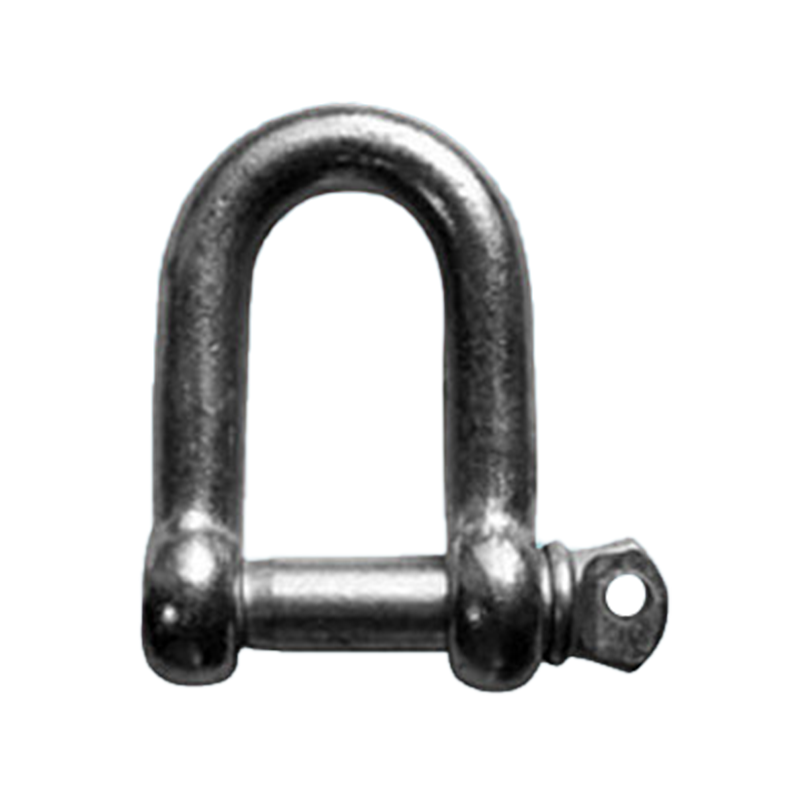

D-образная скоба
Дужка D-образной формы напоминает букву «D» с двумя длинными прямыми сторонами и изогнутой вершиной. Нагрузка сосредоточена вдоль длинной стороны. Подходит для подъемно-тянущих операций с однонаправленными нагрузками, снижая риск боковой деформации корпуса скобы. D-образные скобы обычно используются для соединения звеньев цепи или одиночных тросов и особенно хорошо подходят для операций по подъему судов, требующих стабильных грузов.

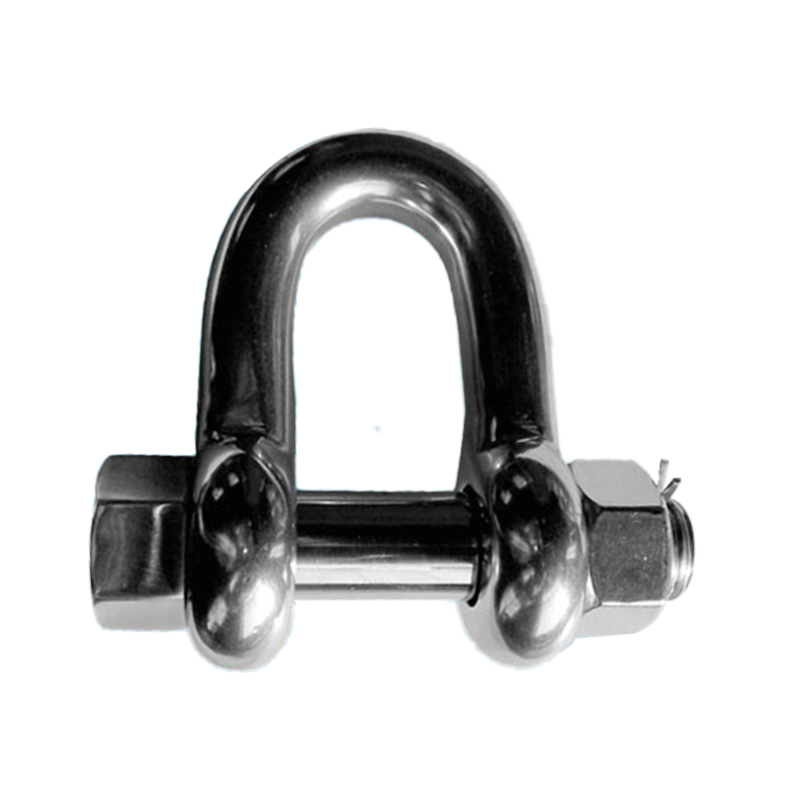

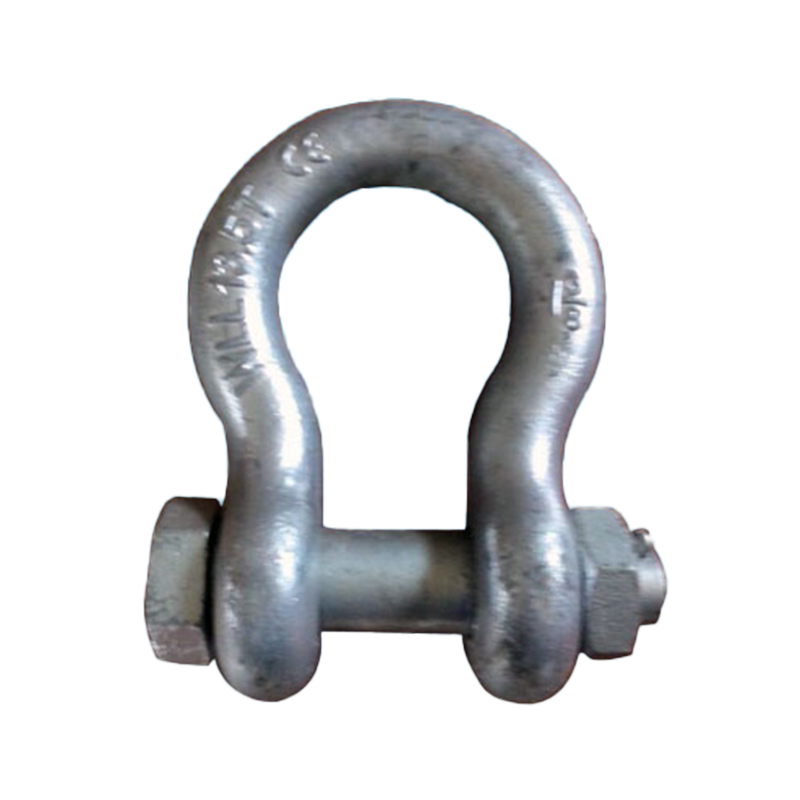

Скоба на болтах
Дуга с болтовым креплением включает в себя болт, гайку и шплинт традиционной конструкции с защелкой, что эффективно предотвращает ослабление штифта из-за вибрации или удара во время работы. Такая конструкция обеспечивает превосходную стабильность соединения во время длительных морских операций, подверженных нагрузкам и частой вибрации. Он обычно используется для долгосрочной швартовки судов, якорных систем и крепления соединений на оборудовании морских платформ, что снижает необходимость в частых проверках и затяжке.
Серьга с предохранительным замком
В дужке с предохранителем используется комбинация защелки и стопорного кольца или пружинного зажима, что обеспечивает надежное соединение и облегчает быстрое и легкое снятие. Он обычно используется в операциях, требующих частой замены соединений или сборки и разборки, таких как погрузка и разгрузка дока, операции с рыболовными судами и временный подъем. Преимущество дужки с предохранительным замком заключается в простоте эксплуатации, что позволяет быстро устанавливать и снимать ее даже в перчатках или во влажных условиях.
Поворотная скоба
Поворотная скоба имеет поворотный соединительный конец, предотвращающий запутывание троса или цепи во время работы. Эта скоба подходит для применений, требующих предотвращения накопления скручивающей силы, таких как буксировка, подъем крупных компонентов или развертывание и извлечение рыболовных снастей. Во время работы на палубе судна вращающиеся скобы могут снизить концентрацию напряжений, вызванных скручиванием такелажа, тем самым продлевая срок службы такелажа.
Роль морских такелажных кандалов в подъеме и подъеме
При подъеме судов и подъемно-транспортных операциях скобы имеют решающее значение для соединения крюков, строп и поднимаемого груза. Они должны выдерживать комбинированные вертикальные и горизонтальные нагрузки, обеспечивая стабильное и надежное соединение в процессе подъема. Выбор подходящего типа скобы и ее использование в соответствии с номинальной нагрузкой имеет решающее значение для предотвращения несчастных случаев при подъеме. Для судов с частыми подъемными операциями следует выбирать соответствующую конструкцию скобы с учетом нагрузки и направления подъема, чтобы свести к минимуму усталостное повреждение скобы и такелажа.
Роль морских такелажных кандалов в швартовке и постановке на якорь
При швартовно-анкерных работах скобы используются для соединения тросов, якорных цепей, швартовных колец и других деталей. Их основная функция — обеспечить надежное соединение и противостоять растягивающим силам, создаваемым корабельным ветром, волнами и течениями. Поскольку направление и величина швартовочных сил могут меняться в зависимости от изменения морских условий, обычно используются дугообразные скобы, которые могут воспринимать разнонаправленные силы. Скобы на болтах обычно используются для долговременной швартовки или глубоководной якорной стоянки для повышения устойчивости к ослаблению и долговечности.
Роль морских такелажных кандалов в операциях буксировки
Буксировочные операции включают буксировку буксиров, спасательные операции и перемещение буев. Скобы соединяют буксирные тросы, тросы и буксируемые предметы. Колебания сил значительны во время буксировочных операций, особенно при воздействии волн, когда кратковременные ударные силы могут превышать статические нагрузки. Поэтому кандалы требуют высокого коэффициента безопасности и хорошей ударопрочности. Вращающиеся скобы играют жизненно важную роль в предотвращении перекручивания буксирного троса.
Роль морских такелажных кандалов при установке морского оборудования
При установке морских платформ, плавучих судов для хранения и разгрузки продукции (FPSO) и морских ветряных турбин скобы служат временными соединителями для подъема, позиционирования и крепления. Ввиду больших габаритов и веса данного оборудования особое значение имеют несущая способность, коррозионная стойкость и работоспособность скоб. Во время установки надежность скоб напрямую влияет на точность позиционирования и эффективность оборудования.
Меры предосторожности и техническое обслуживание
Скобы морского такелажа должны быть защищены от перегрузки, ударной нагрузки и длительных косых сил во время использования. Ежедневные проверки должны быть сосредоточены на корпусе и штифте скобы на предмет износа, деформации, трещин и коррозии, а также незамедлительно заменять их в случае обнаружения каких-либо проблем. Скобы, подвергающиеся длительному воздействию морской среды, следует регулярно чистить, обрабатывать от ржавчины и, при необходимости, смазывать или покрывать консистентной смазкой или защитным покрытием. Для обеспечения безопасности во время использования следует соблюдать номинальную рабочую нагрузку (WLL) и коэффициент безопасности производителя.
| Тип скобы | Конструктивные особенности | Применимые сценарии |
| Лук-серьга | Широкая изогнутая форма, подходящая для разнонаправленных нагрузок. | Многочисленные строповые соединения, швартовка, погрузочно-разгрузочные работы |
| D Серьга | Устойчив при однонаправленной нагрузке, снижает боковую деформацию. | Одинарное тросовое соединение, подъем и подъем |
| Болтовая скоба | Сильная защита от ослабления, подходит для долгосрочных соединений. | Долговременная швартовка, анкерные системы |
| Сережка с английской булавкой | Удобная разборка, надежная фиксация. | Временный подъем, рыбопромысловые операции, доковая обработка грузов |
| Поворотная скоба | Вращается, чтобы предотвратить запутывание, снижает крутящий момент. | Буксирные операции, манипуляции с рыболовными снастями, поворотные подъемники |
